Zawory do butli
gazowych

•

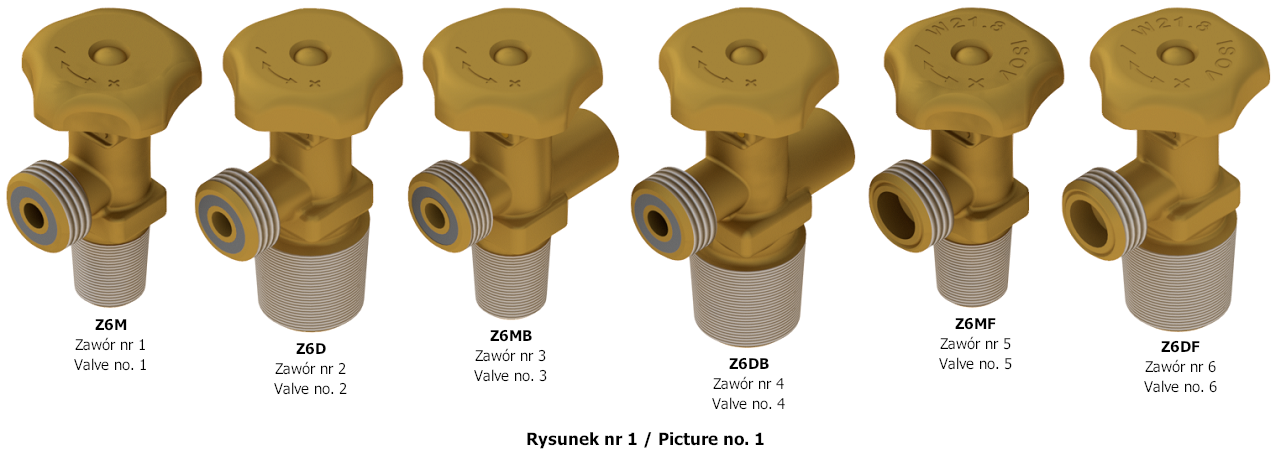

Zawory typu Z6M i Z6D (rysunek nr 1, pozycja 1 i 2) stanowią wyposażenie butli gazowych (o pojemności wodnej od 0,5 do 150L) do gazów skroplonych: propano – butanu technicznego, propanu technicznego, butanu technicznego. Zawory są produkowane i sprawdzane na zgodność z normą międzynarodową i jej odpowiednikiem krajowym PN-EN ISO 15995. Oferujemy:

• Zawór Z6M (gwint przyłączeniowy W19,8 – 17E) – Rys. 1, poz. 1
• Zawór Z6D (gwint przyłączeniowy W28,8 – 25E) – Rys. 1, poz. 2

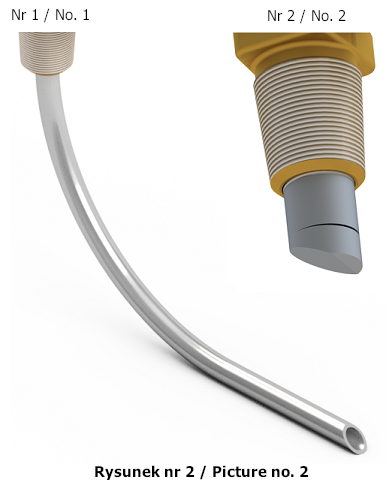

• Zawory z rurką upustową typu: Z6M-A i Z6D-A, do zasilania wózków widłowych – Rys. 2, poz. 1
• Zawory z limiterem wypływu – Rys. 2, poz. 2

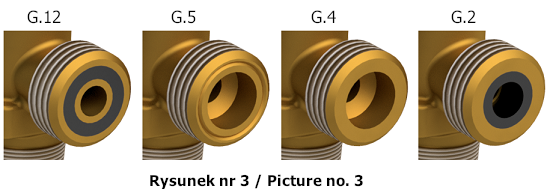

• Przyłącza zaworów Z6M i Z6D typu: G.12, G.5, G.4 oraz G.2 wg EN15202  – Rys. 3
• Ciśnienie próbne zaworów Z6M i Z6D: 4,5 [MPa]

Zawory typu Z6MB i Z6DB (rysunek nr 1, pozycja 3 i 4) stanowią wyposażenie butli gazowych (o pojemności wodnej od 0,5 do 150L) do gazów skroplonych: propano – butanu technicznego, propanu technicznego, butanu technicznego. Zawory są produkowane i sprawdzane na zgodność z normą międzynarodową i jej odpowiednikiem krajowym PN-EN ISO 15995. Zawory Z6MB i Z6DB wyposażone są w spustowy zawór bezpieczeństwa opróżniający butlę z nadmiaru gazu w przypadku, gdy ciśnienie panujące w butli osiągnie ciśnienie nominalne bezpiecznika. Zawór bezpieczeństwa został skonstruowany zgodnie z normą PN-EN 13953.  Oferujemy:

• Zawór Z6MB (gwint przyłączeniowy W19,8 – 17E) – Rys. 1, poz. 3
• Zawór Z6DB (gwint przyłączeniowy W28,8 – 25E) – Rys. 1, poz. 4
• Przyłącza zaworów Z6MB i Z6DB typu: G.12, G.5, G.4 oraz G.2 wg EN15202  – Rys. 3
• Ciśnienie próbne zaworów Z6MB i Z6DB: 4,5 [MPa]
• Ciśnienie nominalne bezpiecznika: 3,5 [MPa]

Zawory typu Z6MF i Z6DF (rysunek nr 1, pozycja 5 i 6) stanowią wyposażenie butli do wybranych gazów chłodniczych. Zawór jest produkowany i sprawdzany na zgodność z normą międzynarodowa i jej odpowiednikiem krajowym PN-EN ISO 10297. Oferujemy:

• Zawór Z6MF (gwint przyłączeniowy W19,8 – 17E) – Rys. 1, poz. 5
• Zawór Z6DF (gwint przyłączeniowy W28,8 – 25E) – Rys. 1, poz. 6
• Przyłącze zaworów Z6MF i Z6DF typu: G.5 wg EN15202 z gwintem W21,8 wg PN-M-69224 (W21,8×1,814RH wg DIN477-1) – Rys. 3
• Ciśnienie próbne zaworów Z6MF i Z6DF: 4,8 [MPa]
• Ciśnienie robocze zaworów Z6MF i Z6DF: 3,6 [MPa]

CECHY SZCZEGÓLNE I JAKOŚCI PRODUKTÓW:

• sposób zabezpieczenia pokrętła uniemożliwia jego demontaż bez uszkodzenia;
• zawory posiadają certyfikat TÜV na zgodność z normą EN ISO 15995, EN 13953, EN ISO 10297 i wymogami Dyrektywy nr 2010/35/EU – w sprawie transportowych urządzeń ciśnieniowych i umową ADR/RID:2021;

PRODUKOWANE ZAWORY ZAWIERAJĄ NASTĘPUJĄCE OZNACZENIA:

• znak firmowy producenta;
• znak „Π” wraz z numerem jednostki notyfikowanej – 1017 – Certyfikacja została przeprowadzona przez TÜV SÜD CZECH REPUBLIC;
• znak przeprowadzonej kontroli;
• datę produkcji;

Możemy wyprodukować zawory z nazwą Państwa firmy na pokrętle – napis możliwy jest zarówno w technologii wypukłej jak i wklęsłej. Standardowo oferujemy pokrętło + / -.

•

•

Za nadzór wewnętrzny nad produkcją zaworów Z6, ocenę zgodności dostawy materiałów i komponentów, kontrolę inspekcyjną produkcji i szczelności oraz odbiór jakościowy poszczególnych partii produkcyjnych, odpowiada wewnętrzna służba inspekcyjna. Kwalifikacje pracowników wewnętrznej służby inspekcyjnej, dokumentacja dotycząca odbiorów produkcyjnych są weryfikowane 2 razy w roku przez jednostkę notyfikowaną TÜV SÜD podczas auditów nadzoru.

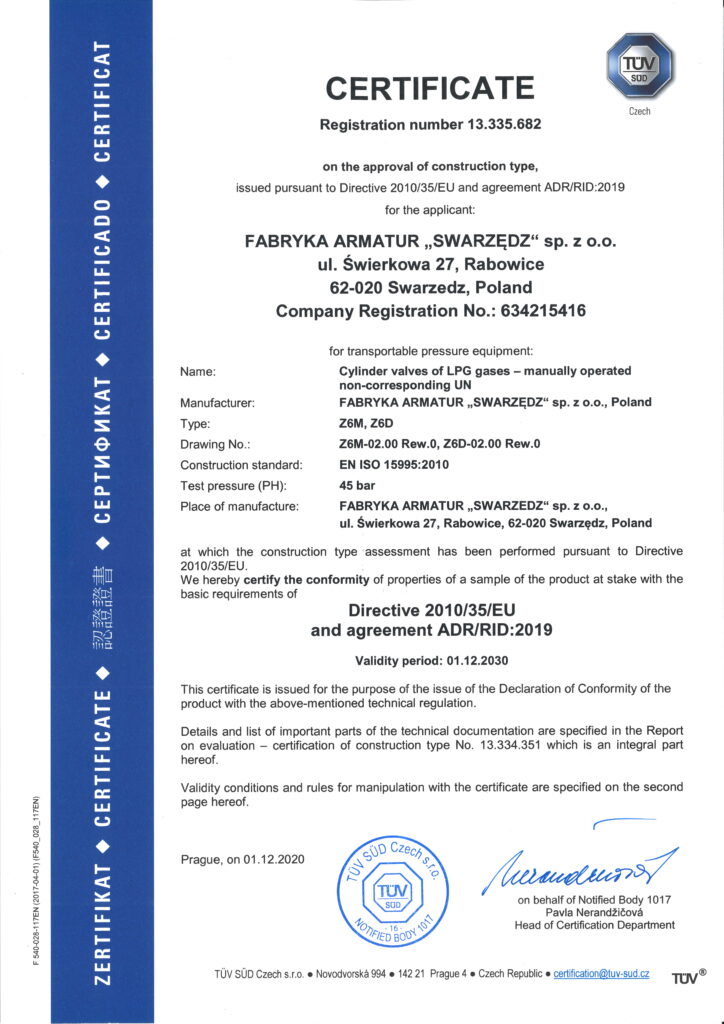

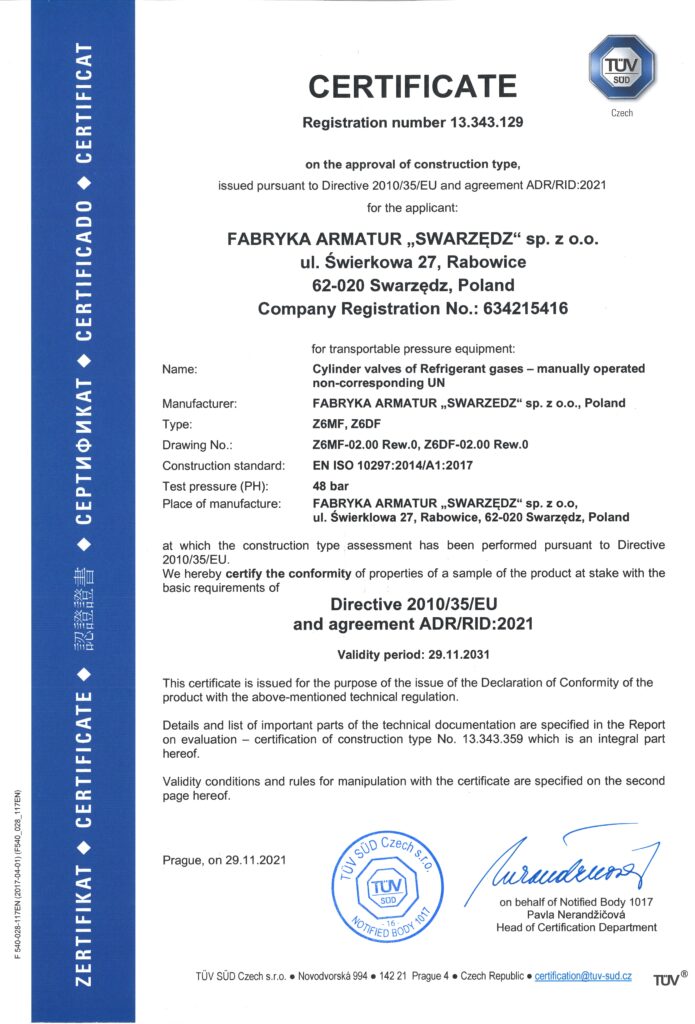

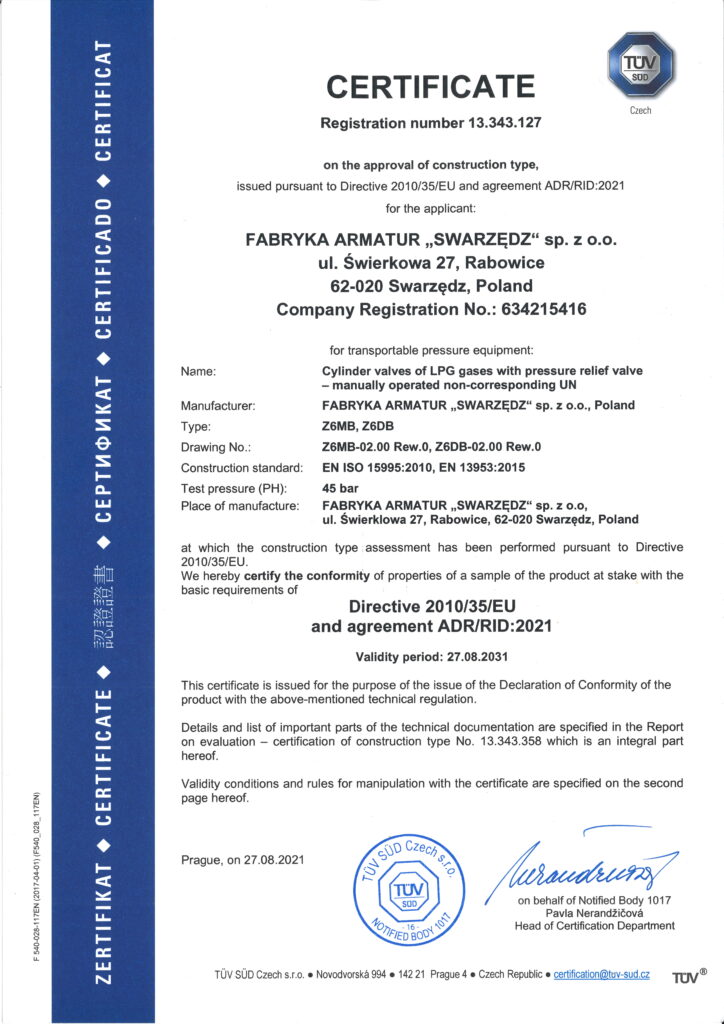

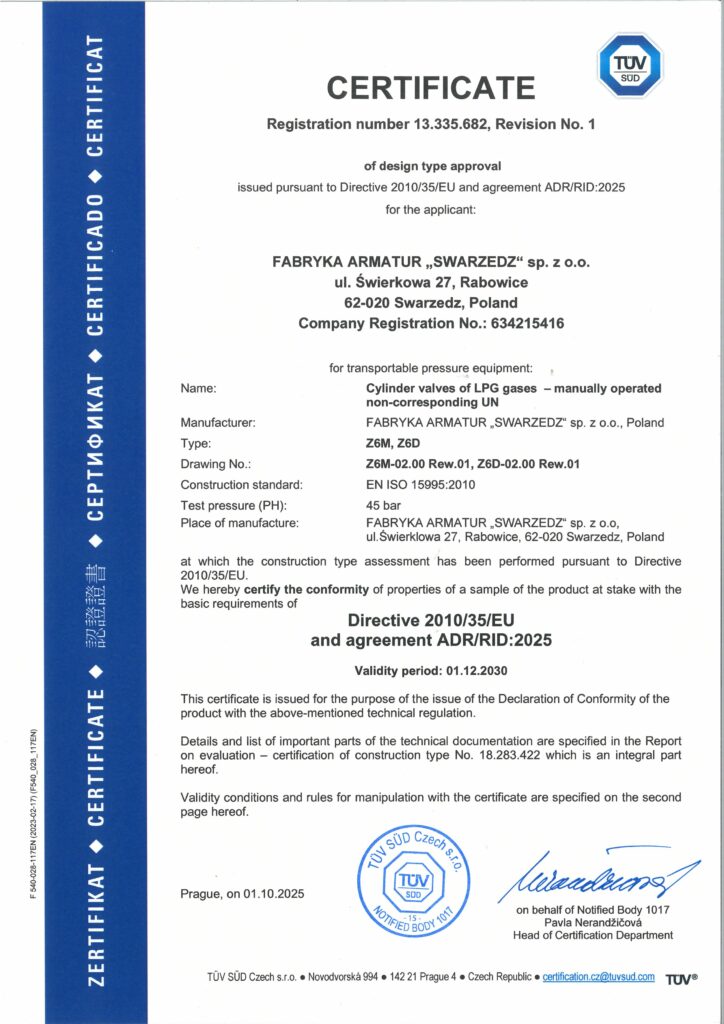

Certyfikat nadzoru TÜV SÜD nr 14.897.286-1 i 06.637.219.
